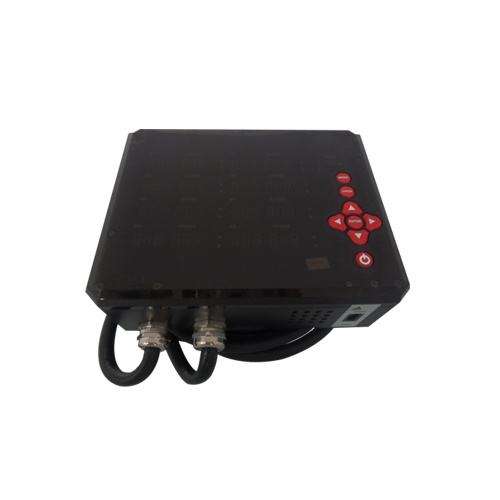

時序控制器的作用
發布時間: 2019-04-04
時序控制器主要由電源控制電路、電源變換電路、機械式撥碼定時電路、數字式觸發器、數字式觸發器等六個單元電路組成。時序控制器的電源控制電路根據機械式撥碼定時電路和機械式撥碼定時電路輸出的控制信號，輸出0~99秒內任意時間的電能或0~99分內任意時間的電能，你可以把供電和停電時間互換，電源變換電路把220v交流電源變成12v直流電源，作為另五個單元電路的工作電源。時序控制器的機械式撥碼定時電路輸出兩種控制信號。
時序控制器通常應用在機床加工行業中，可用于各種需要自動化控制的傳統機床，用戶根據自己的實際情況來設定程序時間(哪個程序完了之后下來哪個程序開始之行)，開啟后，時序控制器設置自動控制機床的運行程序，減輕了人的運作量，可大大提高運作效率。
時序控制器的功能及特點
1、友好的人機界面，可編程:設備帶鍵盤、液晶接口，用戶可隨意設置機床各個程序的運作時間，及運作先后順序。
2、無人職守，自動控制:開啟之后，無需人員盯守，控制器完全自動控制。
3、急停按鈕:按下急停后，控制器立即控制機床停止運行。
4、時序控制器可應用于傳統的機床改造:傳統機床需要人來操作，耗時耗力，此控制器自動控制機床，24小時不間斷運作，提高運作效率
5、節約人力成本:一次性投入,免去永久的人力成本。
技術參數
廣泛應用于針閥式熱流道注塑產品，塑料模具等注塑制造業。
使用環境溫度：0~55攝氏度
時間設定范圍：0s~~999.9s
電源輸入：200~240VAC 50/60 HZ
信號輸入：DC24V或無緣開關輸入
輸出方式：AC200V、DC24V或開關量輸出
控制時間段：t1,t2,t3,t4四個時間段（t1,t3延遲時間，t2,t4為射膠時間）
輸出繼電器開關觸電：10Amax / 240v
控制模式：手動開閥和自動控制
時序控制器的工作原理
多功能時序控制器簡稱時序控制器。它是利用INTEL公司生產的MCS-51系列中價格最低的單片機8031內部定時器和其它資源以及外圍擴展電路組成的，它具有時鐘顯示(可顯示年、月、日、小時、分鐘、秒、星期)、多通道、24小時任意自動定時、報時、遙控等功能，這些功能的實現主要依靠軟件的支持，其軟件程序主要包括如下幾部分：
1.監控程序模塊；
監控程序是系統的主程序,該模塊又可分成兩個模塊:初始化程序和鍵分析程序。
2.定時器T0中斷服務程序模塊；
3.定時器T1中斷服務程序模塊；
4.遙控程序模塊；
5.報時程序模塊。
該時序控制器具有體積小,功能強,用途廣等特點。因此它可廣泛用于工業、農業、學校、家庭以及一切需要定時、報時和遙控的場所。使用它將大大節省人力、電力,同時還提高了工作效率。
關鍵詞: 熱流道系統,熱流道配件,時序控制器
