HOCO熱流道系統裝配示意圖
發布時間: 2019-04-03
熱流道系統的設計
我們獨特的熱嘴設計滿足用戶使用難以注塑成型的塑料,比如LCP,PEEK,PPS,PBT,PA,POM以及玻纖含量高達60%的塑料,甚至對高熱敏性塑料也足以勝任

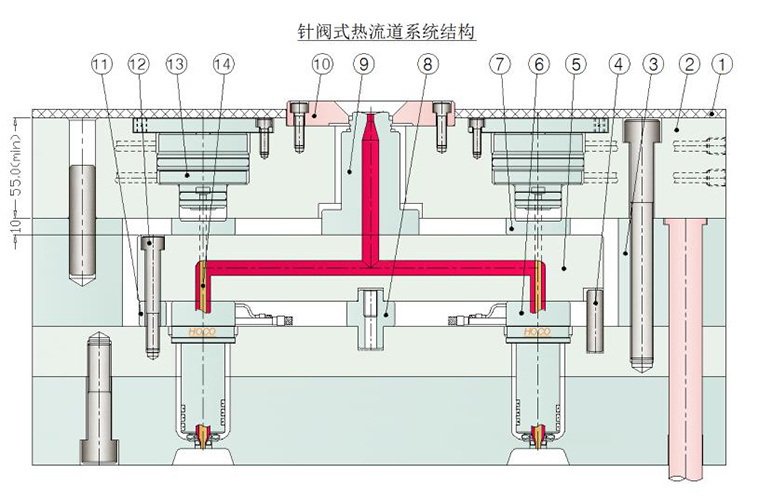

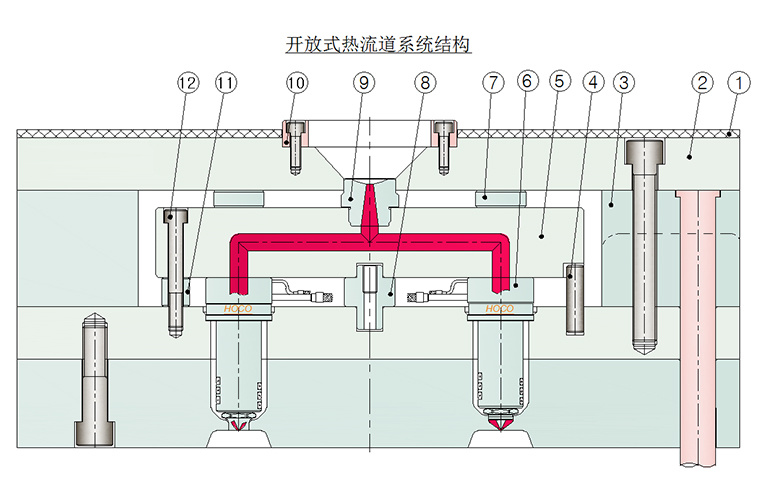

HOCO熱流道系統的組成:
序號 NO. | 部件名稱 Part Name | 序號 NO. | 部件名稱 Part Name |
1 | 隔熱板 IsuiatingPlate | 8 | 分流板中心釘 ManifoldLocator |
2 | 碼模板 TopClampingPlate | 9 | 主射咀 Themainnozzle |
3 | 支撐板 SpacersBlock | 10 | 法蘭 LocatingRing |
4 | 分流板防轉銷 DowelPin | 11 | 分流板支撐柱 Supportcolumn |
5 | 分流板 ManifoldBlock | 12 | 分流板固定螺絲 FixingScrew |
6 | 熱嘴 Nozzle | 13 | 氣缸 Cylinder |
7 | 壓力介子 PressurePad | 14 | 閥針 Valve Pin |
關鍵詞: 熱流道系統
